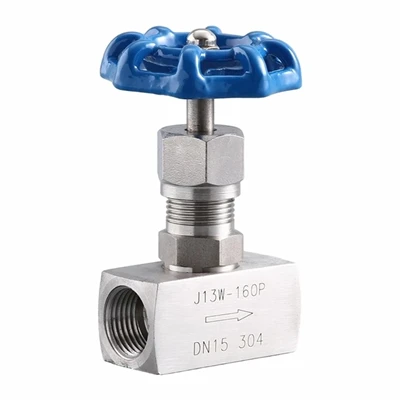

Den här nålventilen med invändig gänga är en rak-genomgående instrumentventil byggd för hög-precisionsavstängning- och fler-finflödesjustering i mellan-- och låg-rörsystem. Kroppen är bearbetad av 304/316 rostfritt stål på fem--axlig CNC-utrustning, och skaftet kombinerar en slitstark-hårdmetallbeläggning med en PTFE-tätningsstruktur, vilket ger en justeringsnoggrannhet på upp till 0,01 l/min. Varje kropp klarar ett 100 % hydrostatiskt tätningstest, så ventilen håller -läckagefri även under kontinuerlig skurning av svagt frätande media. Med DN3 till DN20 täckning och GB/T eller NPT interna gänggränssnitt, matchar den de flesta industriella instrumentrörledningar och hydrauliska grenledningar, från petrokemiska provtagningspunkter till utrustnings hydraulkretsar.
Gängtyp och portstorlek avgör om den här nålventilen faller rakt in i en kunds grenrör eller sladd, så vår produktion är organiserad kring ritningsbaserad-tillverkning. GB/T, NPT och icke-standard invändiga gängor bearbetas på beställning, vilket låter ventilen matcha rörstandarden för köparens projekt istället för att tvinga fram en adapter. Eftersom gängan skärs i samma CNC-operation som ventilkroppen, kan en kundritning flyttas direkt till produktion utan en separat gängleverantör. Köpare som standardiserar på en trådfamilj på flera platser kan låsa specifikationen till upprepad produktion och hålla gränssnittet identiskt vid varje beställning.
Specifikationer
|
Parameter |
Specifikation |
|
Material |
304/316 rostfritt stål |
|
Modell |
J13W |
|
Förbindelse |
Interntråd (GB/T, NPT, icke-standard) |
|
Storleksintervall |
DN3 - DN20 |
|
Tryckbetyg |
1.6 - 16 MPa |
|
Justeringsnoggrannhet |
Upp till 0,01 l/min |
|
Ventilskaft |
Hårdmetallbeläggning + PTFE-tätning |
|
Tätningstest |
100% hydrostatisk testad |
|
Anpassade alternativ |
Icke-standardtrådsgränssnitt |
Ansökningar
- Petrokemiska provtagningsrörledningar: den fina mätnålen och inline-kroppen tillåter exakt, repeterbar avdragning- utan flödesspikar som stör processlinjen.
- Hydraulsystemsgrenar: fler-varvsjustering ger operatören kontrollerad flödesinställning i grenledningar där grova på/av-ventiler orsakar tryckstötar.
- Instrumentslangsystem: den kompakta inline-kroppen passar ställ och medar, och PTFE-skafttätningen håller stadigt under processmedia med lågt-tryck.
Anpassning
Gängspecifikation (GB/T, NPT eller icke-standard), portstorlek från DN3 till DN20 och kroppsmaterial (304 eller 316) kan bekräftas mot ritningar eller prover före produktion. OEM- och ODM-produktion, inklusive kroppsmärkning och förpackning, stöds.
Förpackning & Transport
Varje ventil är individuellt skyddad och förpackad i -fuktsäkra exportkartonger med stötdämpande-dämpning; trälådor finns tillgängliga för större konsoliderade beställningar. Vi skickar under EXW, FOB, CIF, CFR, DAP och DDP villkor.
FAQ
F: Vad är MOQ för denna invändiga nålventil?
S: MOQ måste bekräftas baserat på de faktiska tekniska ritningarna eller proverna.
F: Kan du tillhandahålla en prototyp eller prov före massproduktion?
A: Ja, vi kan tillhandahålla prover före massproduktion. Prover är inte gratis; de debiteras.
F: Vad är leveranstiden för standardprodukter?
S: Produktionscykeln för standardprodukter är vanligtvis 15-30 arbetsdagar, beroende på modeller, specifikationer och aktuella produktionsscheman.
